YGC系列和YGD系列拉桿液壓缸為吸收派克公司和力士樂公司技術研制的液壓缸，YGC系列為差動缸，YGD系列為等速缸，具有重量輕，結構簡單，工作可靠，安裝方便，易于維修，安裝形式多樣等特點，符合IS06020 / 2(1991 )和DIN24554標準，更高工作壓力有7MPa.14MPa、21MPa三種，全部密封件采用進口派克和MERKER密封件，兩端緩沖采用浮動襯套和浮動緩沖套以保證環形流動縫隙的同心度，緩沖性能良好，可以降低內外沖擊和噪聲，延長液壓缸的壽命。YGC和YGD系列液壓缸的兩端極限位置上可以設置抗高壓型電感式接近開關，裝置緊湊，安裝調整方便，省去運動機構上設計和安裝極限開關的繁瑣環節，為設計和安裝調整提供極大的方便。在YGC系列液壓缸(桿徑≥36)上可以配置內置式位移傳感器，根據工礦需要準確停位，在電控和液控系統的協調配合下，實現高速準確的工業自動控制。位移傳感器是利用磁致伸縮的原理進行工作，當運動的磁鐵磁場和傳感器內波導管電流脈沖所產生的磁場相交時便產生--個接一個連續不斷的應變脈沖，從而感測出活塞的運動位置(或運動速度)。由于傳感器元件都是非接觸的，盡管感測過程連續不斷，也不會對傳感器造成任何磨損，可承受高溫高壓和高沖擊的工作環境。
該類油缸主要應用于機床、木工機械、橡膠機械、鋼鐵設備注塑機、壓鑄機、海上或船上安裝。
性能參數
1.工作壓力-7MPa、16MPa、21MPa
2.缸內徑規格- -25mm至200mm
3.活塞桿直徑- 12mm至140mm
4.工作溫度范圍- 20C至100°C .
5.更高運行速度- -0.5m/ s
技術參數
型號說明
YG C - D/d E x 200 - TB 4 1 1 1 - Y - ※
C - 種類：C二差動缸；D二等速缸
D/d - 缸徑/桿徑
E - 壓力等級：C=7MPa； E=16MPa； D=21MPa
200 - 行程mm

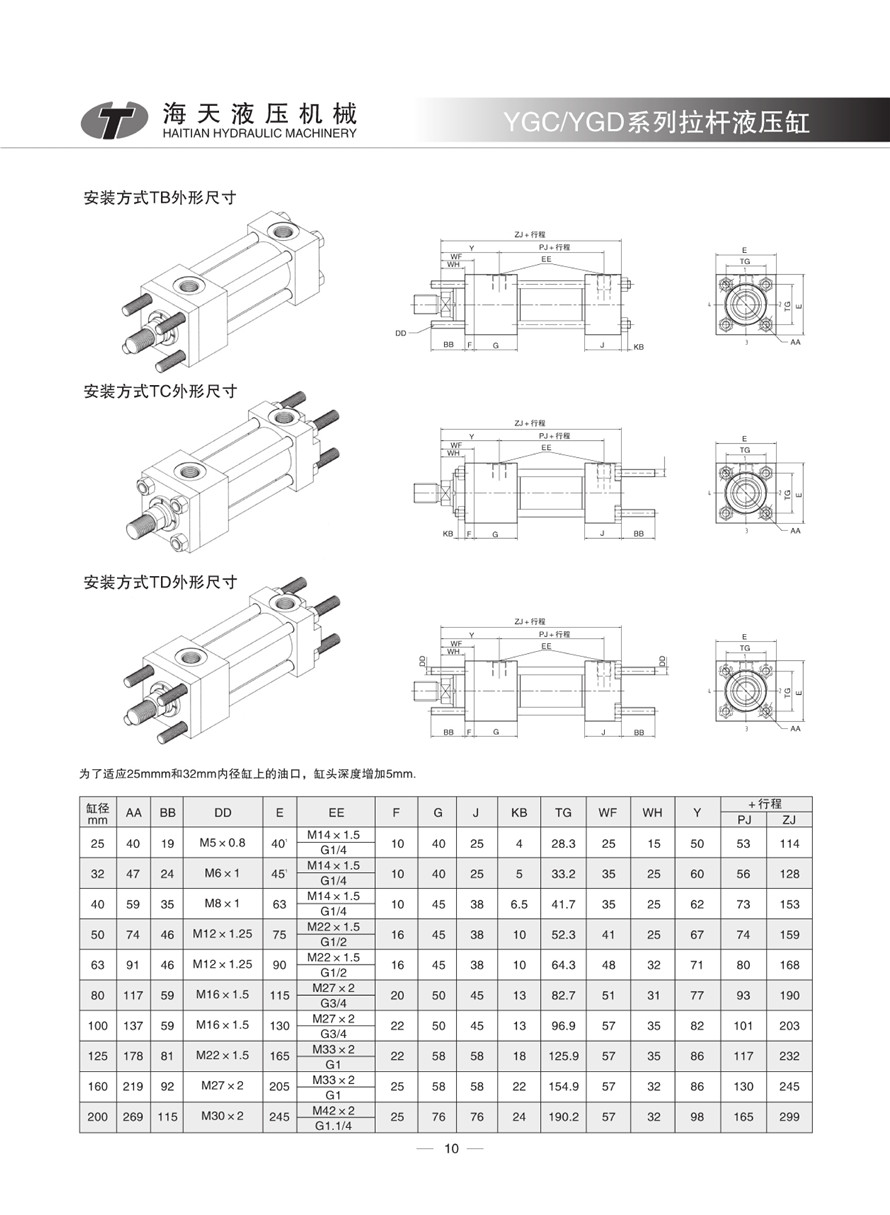

TB - 安裝方式: TB=拉桿伸出缸頭端; TC=拉桿伸出缸蓋端;TD=拉桿伸出兩端; JJ=缸頭矩形法蘭;HH=缸蓋矩形法蘭; C=側面凸耳;B=缸蓋固定耳環; BB=缸蓋固定雙耳環;SBd=缸蓋固定耳環帶球面軸承; D=缸頭耳軸DB=缸蓋耳軸; DD=中間固定耳軸
4 - 活塞桿端方式: 3=非標準活塞桿端; 4=活塞桿端外螺紋; 9=活塞桿端內螺紋
1 - 油口連接方式: 1=英制內螺紋; 2=公制內螺紋
1 - 油口位置(參 見右圖)
1 - 緩沖位置: 1=兩端緩沖; 2=無桿腔緩沖; 3=有桿腔緩沖; 4=兩端無緩沖
Y - 活塞桿延長 長度以mm為單位用文字書寫不填為無此選項
※ - 進一步說明

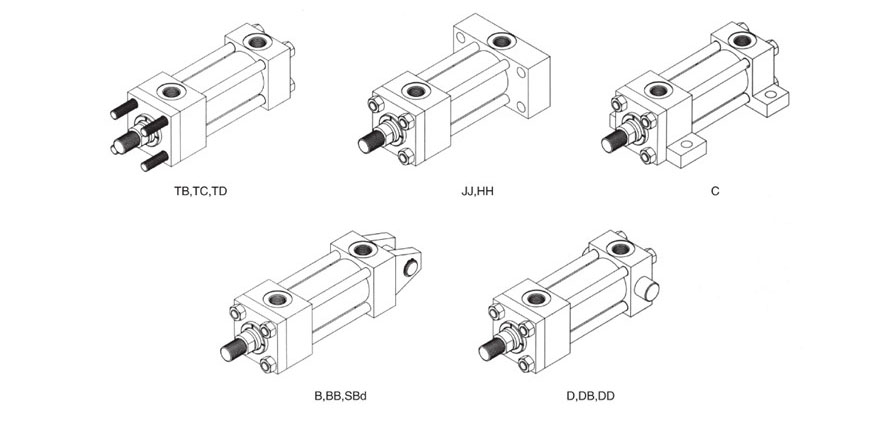

安裝方式
安裝方式選擇說明
1.拉桿伸出安裝(TB, TC, TD)的缸適用于傳遞直線力的應用場合，并在空間有限時特別有用。對于壓縮用途，缸蓋端拉桿安裝最合適;活塞桿受拉伸的場合，應指定缸頭端安裝方式。拉桿伸出兩端的缸可以從任何一端固定于機器構件，而缸的自由端可以支承一個托架或開關。

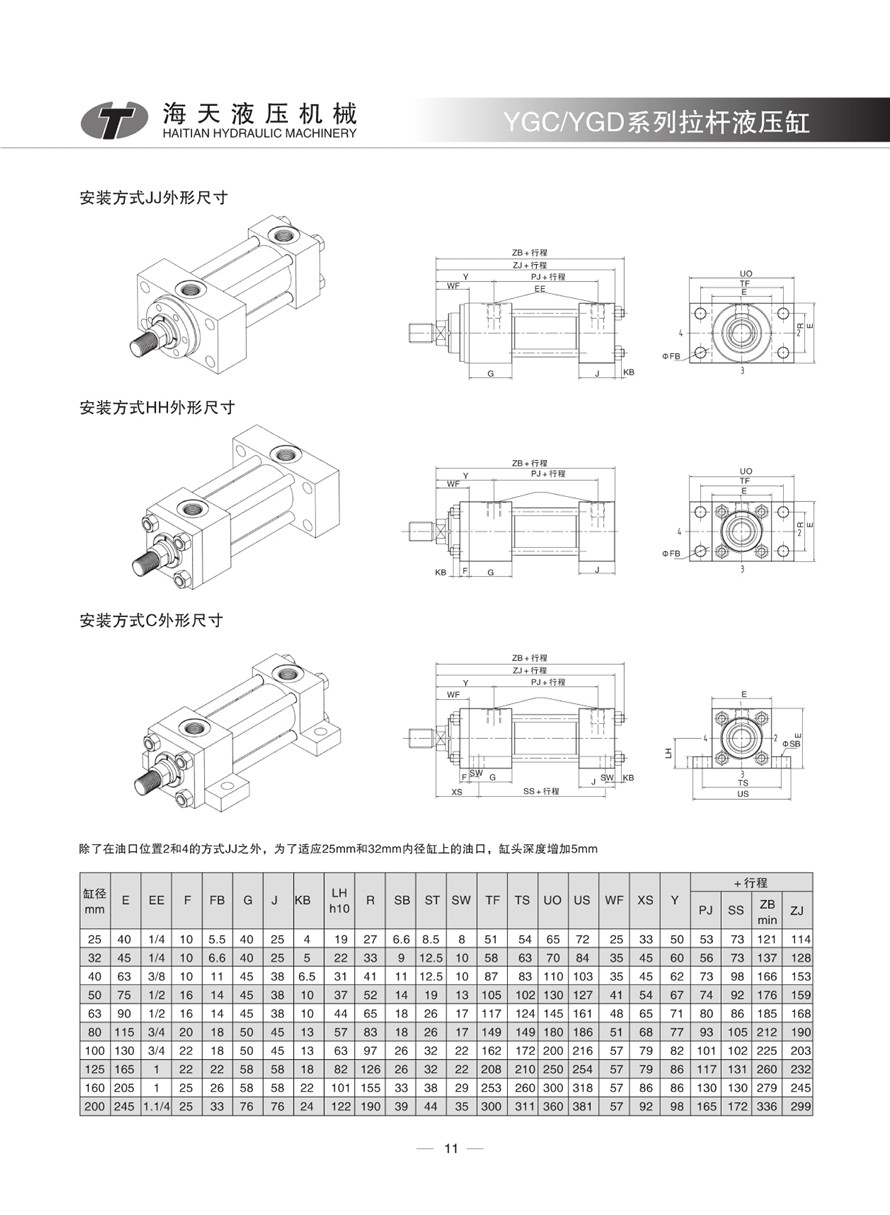

2.法蘭安裝(JJ, HH)的缸也適用于傳遞直線力的應用場合。對于壓縮型用途，缸蓋安裝方式最合適;主要負載使活塞桿受拉伸的場合,應指定缸頭安裝。
3.腳架安裝(C)的缸不吸收在其中心線上的力。結果，缸所施加的力產生-個傾翻力矩，試圖使缸繞著它的安裝螺栓翻轉。因而，重要的是應把缸牢固地固定于安裝面并應有效地引導負載，以免側向載荷施加于活塞桿密封裝置和活塞導向環。

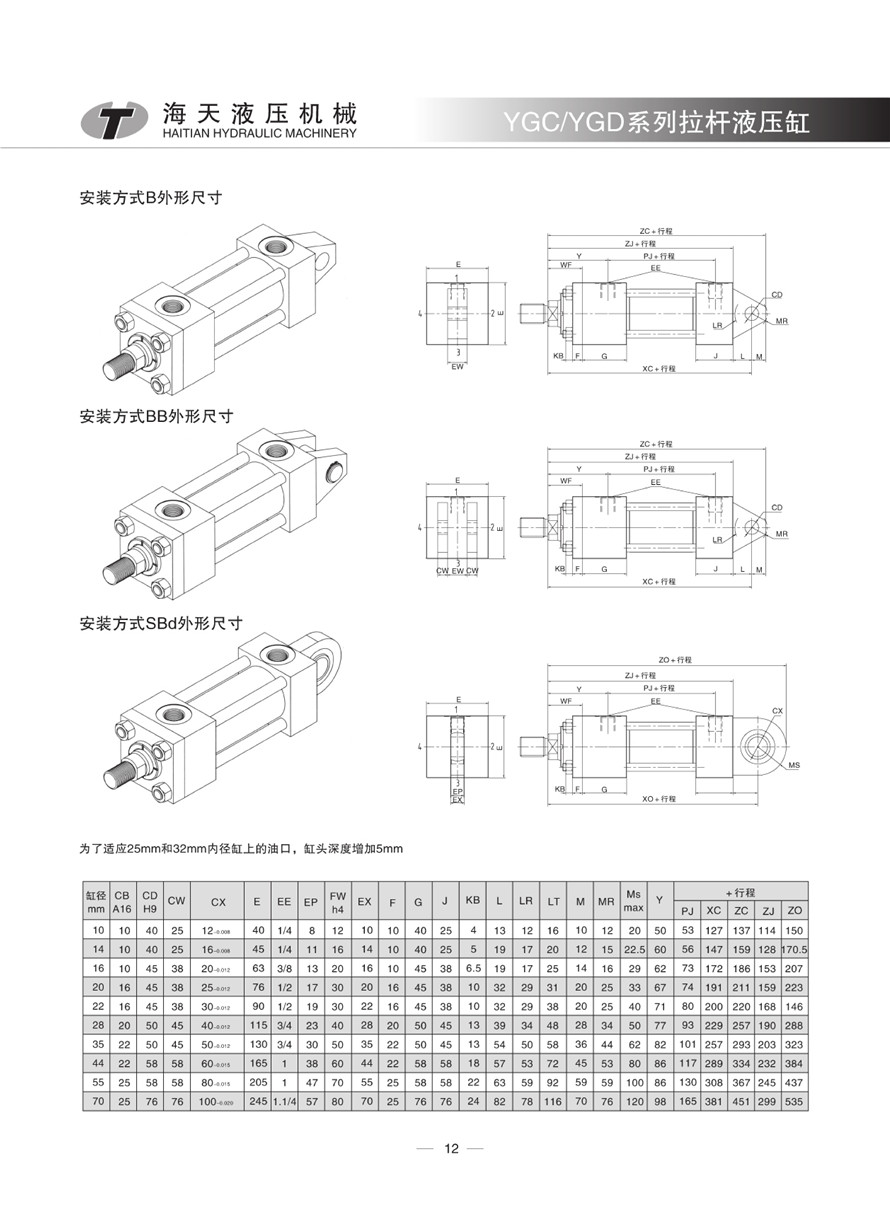

4.鉸支安裝(B，BB,SBd)吸收在其中心線上的力的帶鉸支安裝的缸應該用于機器構件將沿曲線運動的場合。如果活塞桿進行的曲線路徑在單一平面之內，則可使用方式BB和B帶固定雙耳環的缸;對于其中活塞桿將沿實際運動平面的每側的路徑行進的用途，推薦球面軸承安裝SBd。
5.耳軸安裝(D, DB, DD)的缸被設計成吸收在其中心線.上的力。它們適用于拉伸(拉力)或壓縮(推力)用途，并可用于機器構件將沿單一平面內的曲線路徑運動的場合。耳軸銷僅針對剪切荷設計并應承受最小的彎曲應力。
活塞桿端方式說明
1.方式9(內 螺紋)活塞桿端不得用于160mm或200mm內栓的缸。
2.非標準活塞桿端命名為方式3。一個尺寸簡圖或說明應附于訂貨單。請指定尺寸KK或KF, A，活塞桿伸出量(WF -VF)和螺紋形式。

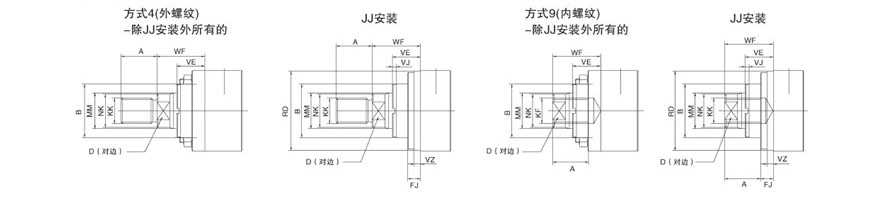

活塞桿端形式

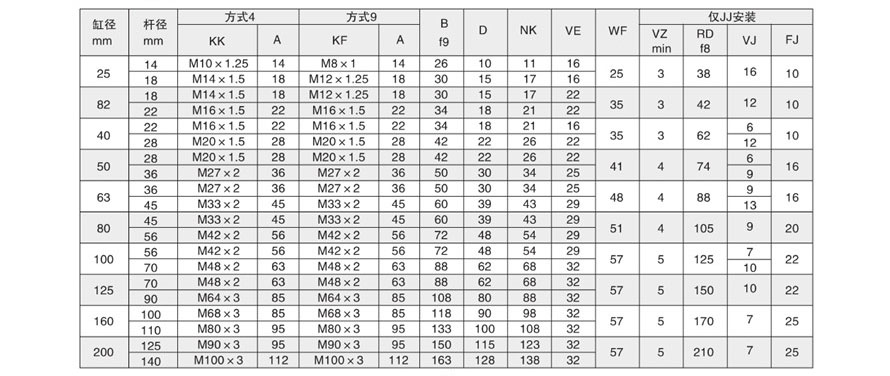

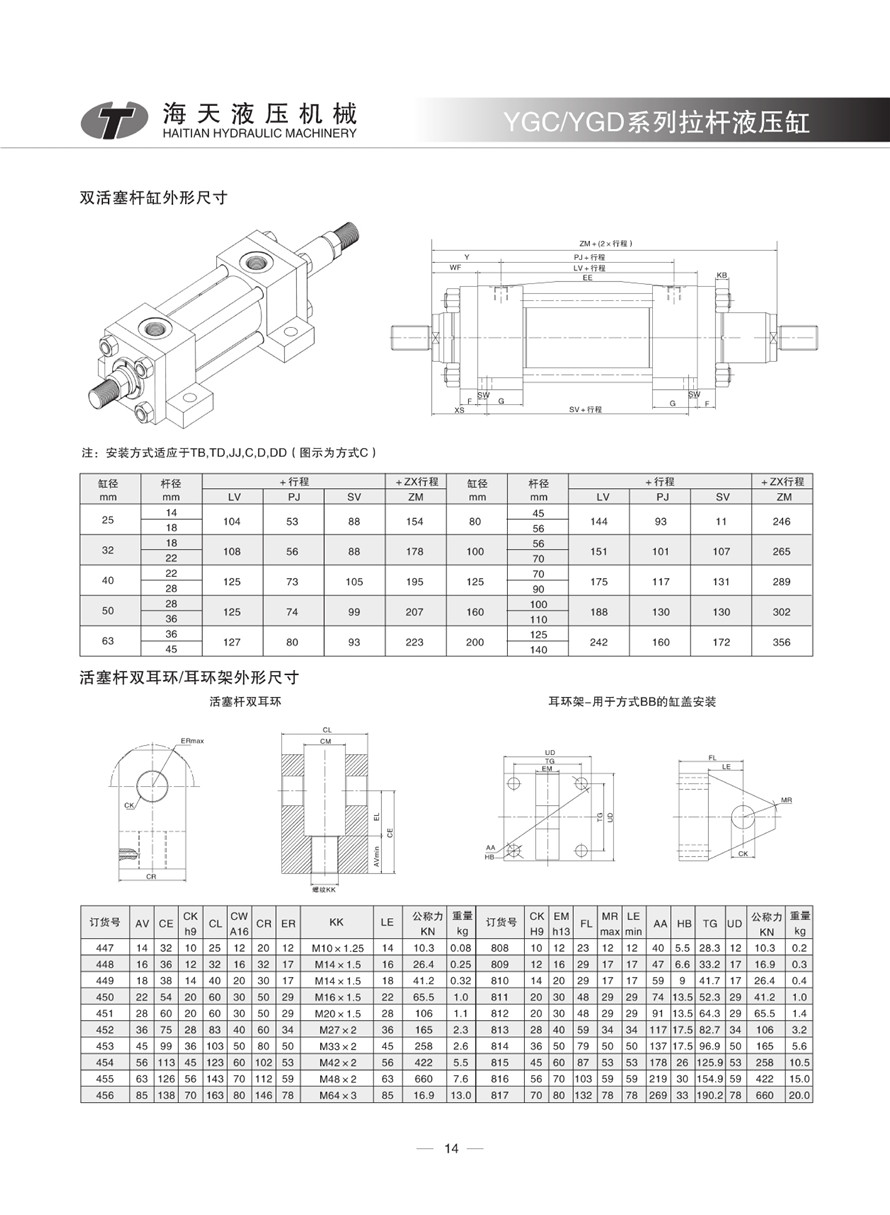

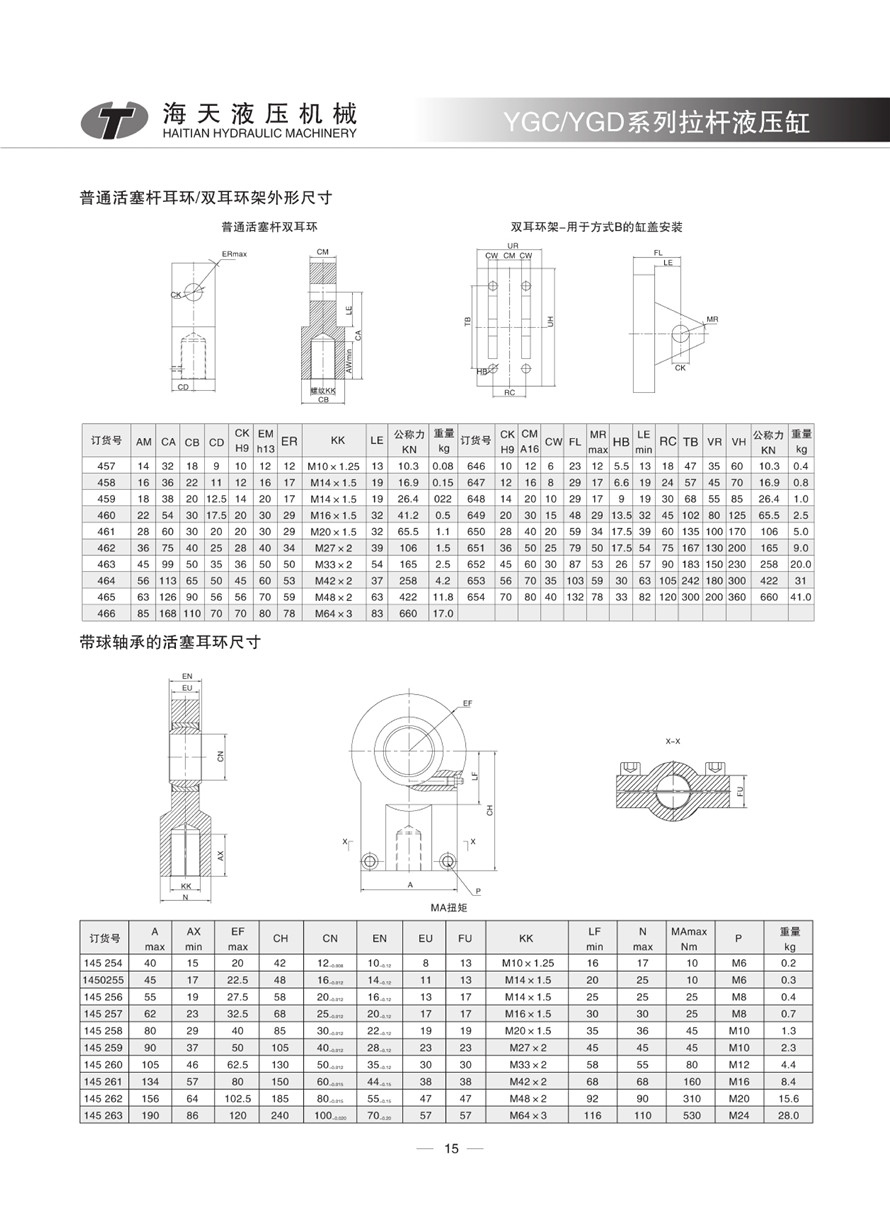

活塞桿端尺寸
